项目概况

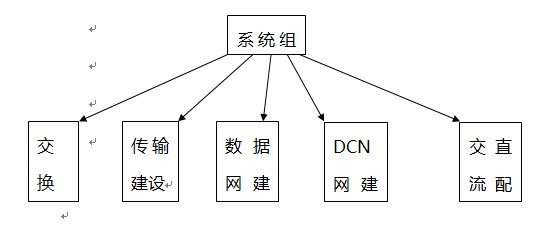

根据实际情况要求,该项目系统共有五部分组成,分别为交换建设方案,传输建设方案,数据网建设方案,DCN网建设方案以及交直流配电系统方


项目系统组成
交换建设方案

某分公司分局新建设市话端局1套,采用贝尔S1240交换机,中继端口实占40个。与83汇接局和85汇接局各开通20*E1电路,同时,下带两个模块局;新建关口局1套,采用贝尔S1240交换机,分别与中心局、移动、电信、电信C网、联通G网、联通IP、小灵通网关、联通软交换、长途局、智能网、83汇接局、85汇接局开通中继电路。
传输建设方案

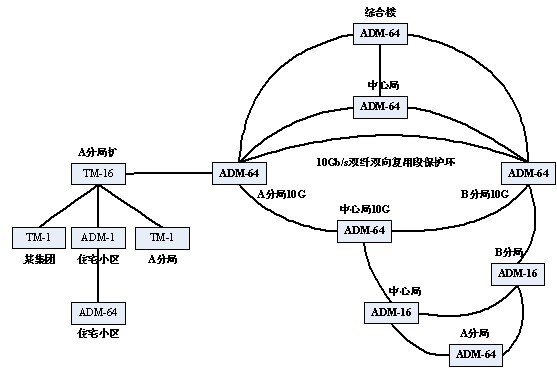

新建10G传输系统包括5台设备,分别为Metro5000设备1台,Metro3000设备4台。





数据网络建设方案

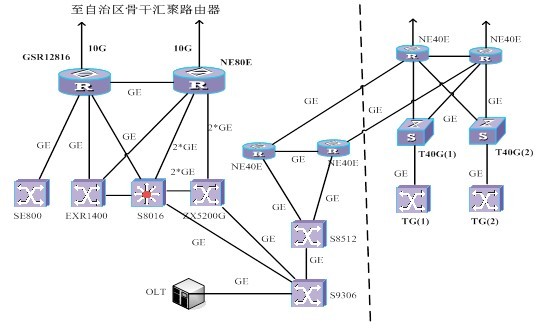

       分局机房新建华为S9306交换机1台,EPON OLT设备1台;S9306设备分别与IP网络上S8016设备和S8512设备开通1个GE链路。OLT设备与S9306设备开通1个GE链路。南分局机房新建DSLAM设备包括ATM DSLAM设备和IP DSLAM设备,分别上联至ATM 汇聚交换机和IP汇聚交换机





DCN网建设方案
       分局机房新建华为DCN网路由器华为NE20-8设备1台,分别通过4个2M电路上联至核心路由器;通过FE电路下连一台汇聚交换机S3000设备。S3000下带OA系统、97系统等业务。
交直流配电系统方案
       在机房的低压配电系统中配置一套低压配电设备,对市电进行无功功率补偿和分配,设置了市电、油机电源转换装置;自备柴油发电机组为后备交流电源,当市电异常的时它主要确保重要负载的供电。

项目成效
1. 新建的Metro3000设备为互联互通传输系统、622Mb/s自愈保护环传输系统提供保障。
2. 分局机房配置一套负48V直流电源系统,负责整个机房交换、传输、数据等通信设备的直流供电。整流屏容量1000A,整流模块按N+1的方式配置, 2组48节2000AH蓄电池组。
3. 改变了原网端局点多,机型分散,各局数据结构不统一的缺点,简化端局局数据配置,清晰局数据结构,将大大减少数据维护的人力和时间,提高全网数据管理效率,使维护网络的效率得到了很大的提高。
4. 具有可用性强,安全性高,扩展方便,应用接入灵活方便等,应用服务优化的特点。
